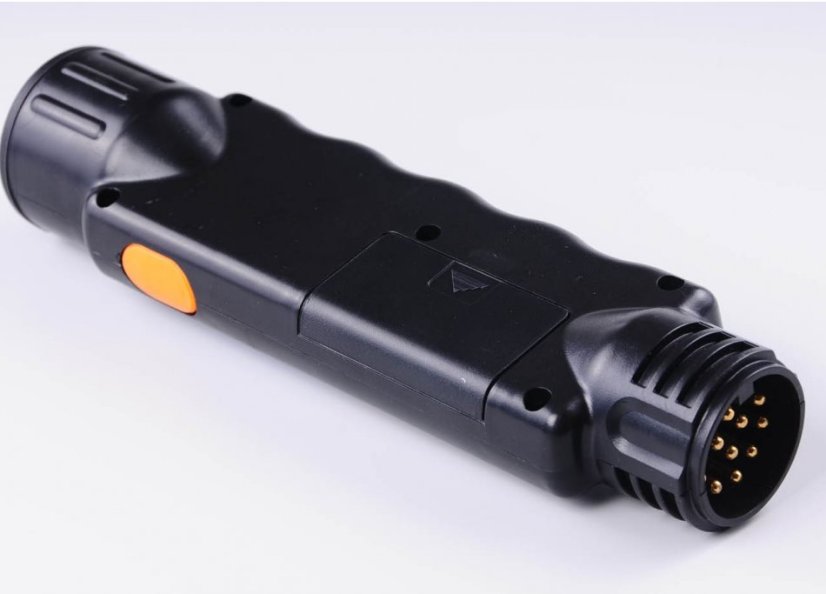

Erich Jaeger Tester 13P zásuviek a zástrčiek prívesov 12V

Tester slúži k otestovaniu elektrických okruhov 13-pol zásuvky s napetím 12V automobilov a 13-pol zástrčku prívesných vozíkov s napetím 12V.
K provozu je nutné vložiť 9V bateriu (nie je súčásťou výrobku).

Návod na obsluhu - kontrola zástrčky prívesu:
1) Zapojte tester na zástrčku (nezapájajte súčasne do auta!)
2) Stlačte bočné tlačítko testeru
• Pokiaľ sa rozsvieti červená dioda na prístroji, daný okruh je v poriadku.
• Pokiaľ sa nerozsvieti žiadna červená dioda, je poškodený kábel ukostrenia alebo su poškodené všetky žiarovky elektroinštalácie prívesu (prípadne je vybitá bateria testeru).
• Pokiaľ dioda nesvieti u niekterého z obvodov, je poškodený kabel alebo žiarovka daného obvodu.


Návod na obsluhu - kontrola zásuvky automobilov:
1) Zapojte tester na zásuvku automobilu (nezapájajte sučasne príves!)
2) Zapnite osvetlenie vozidla, ktoré chcete testovať
• Pokiaľ sa rozsvieti červená dioda na testeru, daný okruh je v poriadku (u smerových žiaroviek dioda bliká).
• Pokiaľ sa nerozsvieti žiadna červená dioda, je pravdepodobne poškodený kábel zásuvky - kostra.
• Pokiaľ červená dioda nesvieti iba pri skúšanom okruhu, je v neporiadku zapojenie na zásuvku.
